產品名稱:CDF貼片功率電感 | |||||
|
|||||

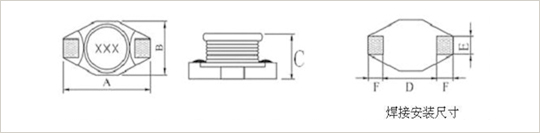

外型及尺寸 ( 單位: mm ) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
命名說明 Name Description | |
* 此款電感以磁芯尺寸命名,單位為英寸。 * CDC:產品類型 * 3316:磁芯尺寸。例如33表示磁芯直徑為0.33英寸,16表示磁芯高度為0.16英寸。 |
|
特征性能及應用Characteristics and applications | |
* 使用載帶盤裝適宜SMT. * 耐大電流,低直流電阻. * 產品無鉛,符合ROHS指令. * 適用于回流焊SMT工藝. * 產品廣泛應用于便攜式筆記本電腦,數字攝像機,升降壓轉換,電源模塊,液晶顯示組件等. |
|
測量儀表及條件Measuring instrument and conditions | |
* 電感值測試儀表:HP4286A\CH1062A或同等LCR METER. * 測試條件:7.96MHZ~1KHZ. * 電阻測試儀:TH2512B或同等的DCR測試設備. * 額定電流測試儀:VR116&VR7210或同等恒流源設備。 * 額定電流定義:電感下降25%或溫度上升40℃時取其最小值作為額定電流. * 貯藏溫度:10℃~25℃,相對濕度:65%~85%. |
